M03-24型輕質墻板生產線整體采用瑪納公司自主創新研制開發的新型成組立模技術裝備(系原始技術創新開發，獲得**級技術鑒定)，相比M01型組合式墻板生產線，它不僅由瑪納公司多項實用新型技術做支撐，擁有完全的自主知識產權，在采用成組立模法機組流水工藝生產中，還增加了模車主動行走、集中工位開合、機械化抽芯/穿芯、集中式養護等前沿技術，大大提高了此生產線的生產效率，提升產能，節省人工;該生產線的成組立模成型主機一次性機械化模腔成型標準100mm板24塊，使得產量翻倍，并且整條產線的操作用工定崗定責，高效、安全、有序生產。

M03-24型機械化墻板生產線是目前國內市場上技術較為成熟的用前沿技術成組立模法機械化生產各類裝配式建筑隔墻板的新型墻板裝備。

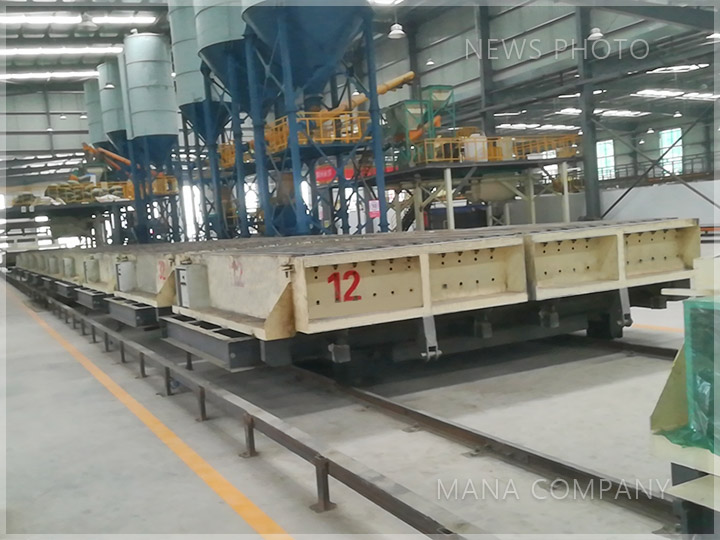

M03-24型輕質墻板生產線-客戶現場

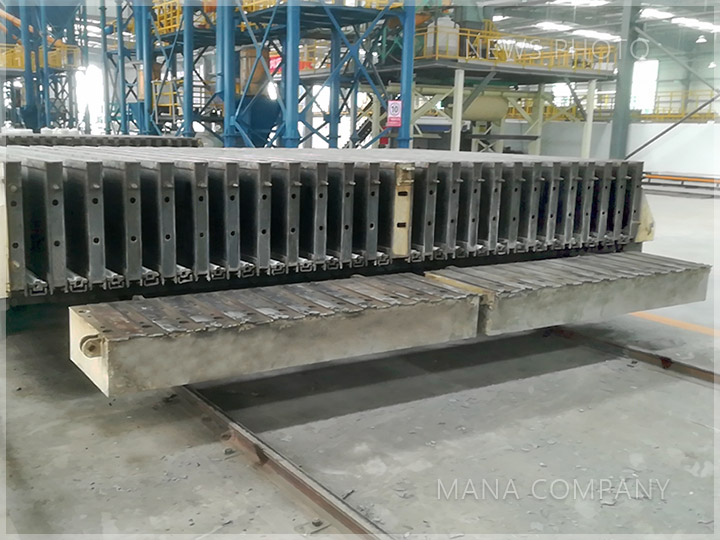

M03-24型輕質墻板生產線-重要組成-24塊/模不漏漿成組立模成型主機

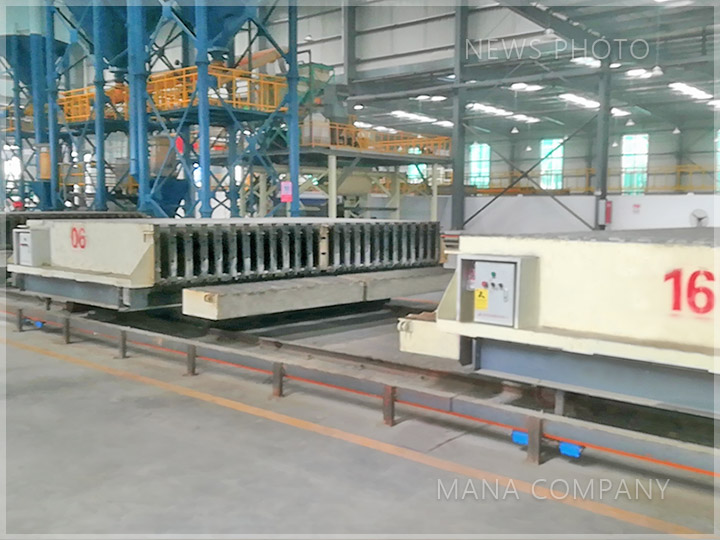

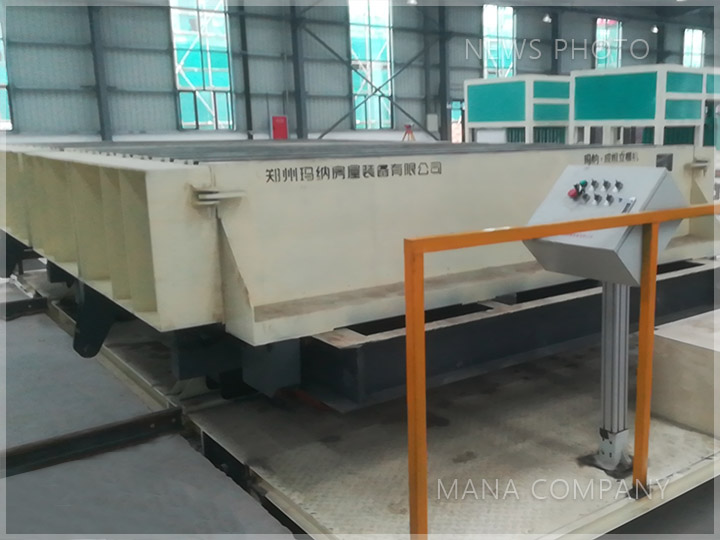

M03-24型輕質墻板生產線-重要組成設備-成組立模主機&擺渡車

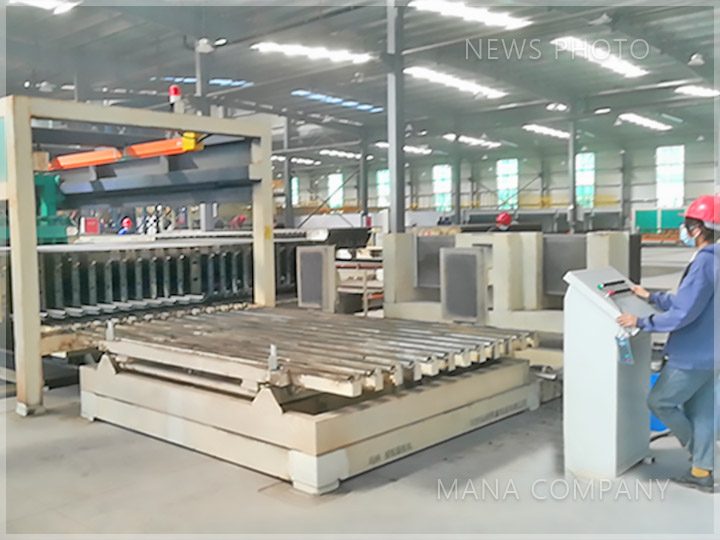

M03-24型輕質墻板生產線-重要組成設備-接板機構

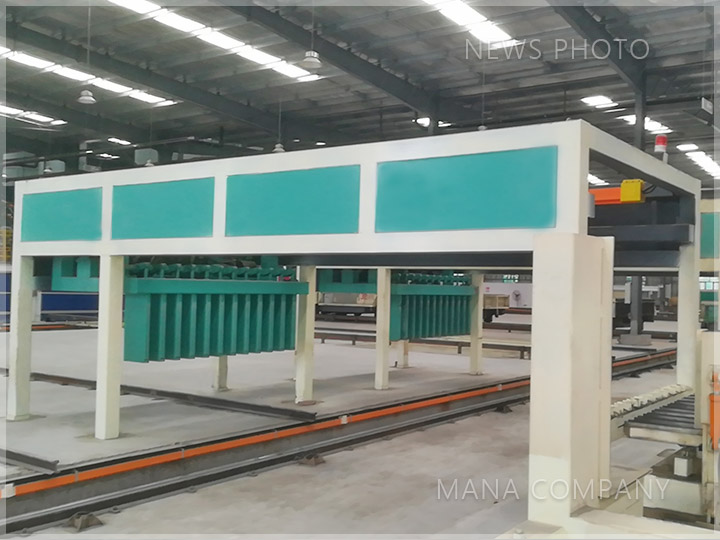

M03-24型輕質墻板生產線-重要組成設備-推板機

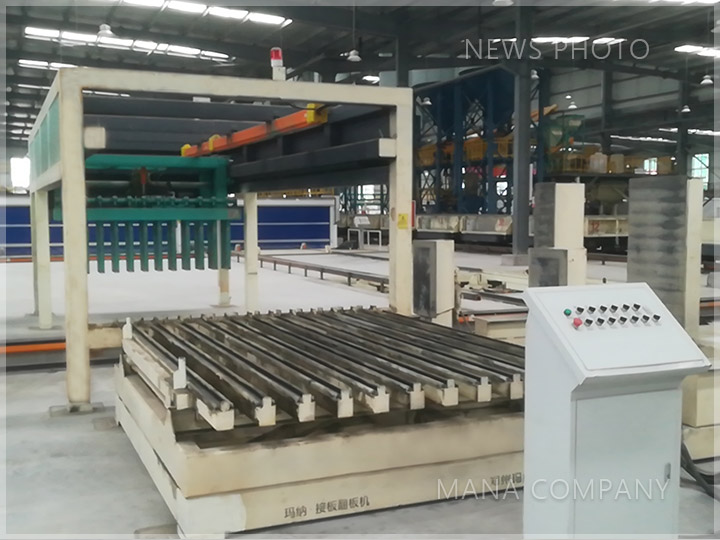

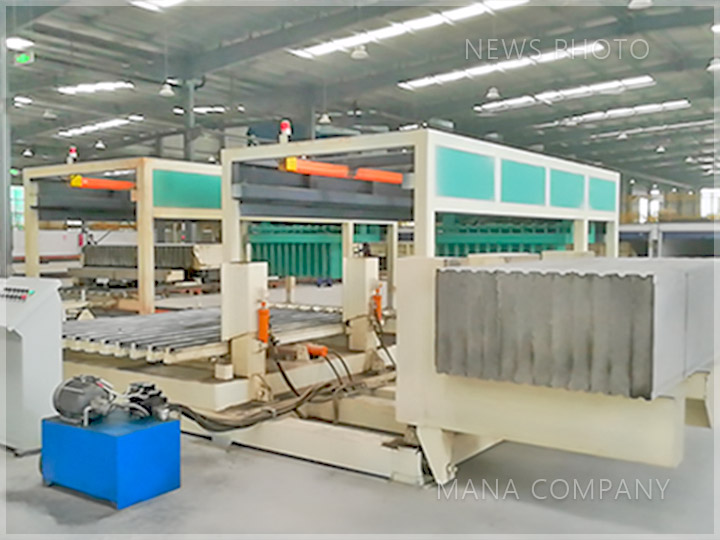

M03-24型輕質墻板生產線-重要組成設備-合板翻板機

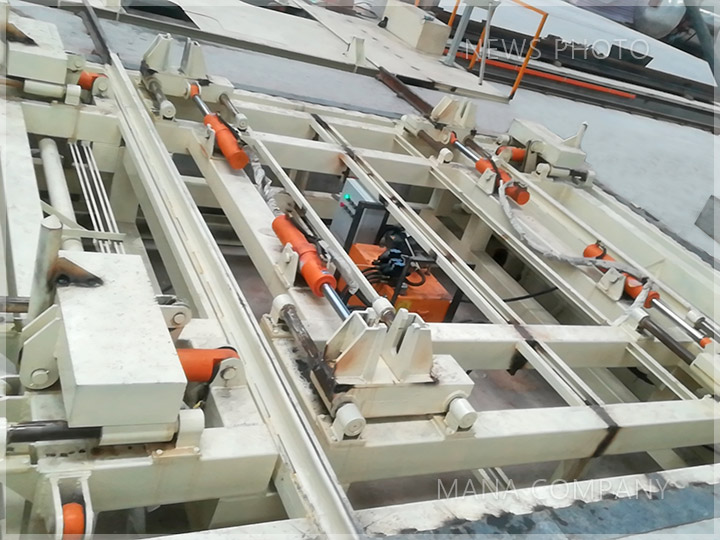

M03-24型輕質墻板生產線-重要組成設備-自動開合模機

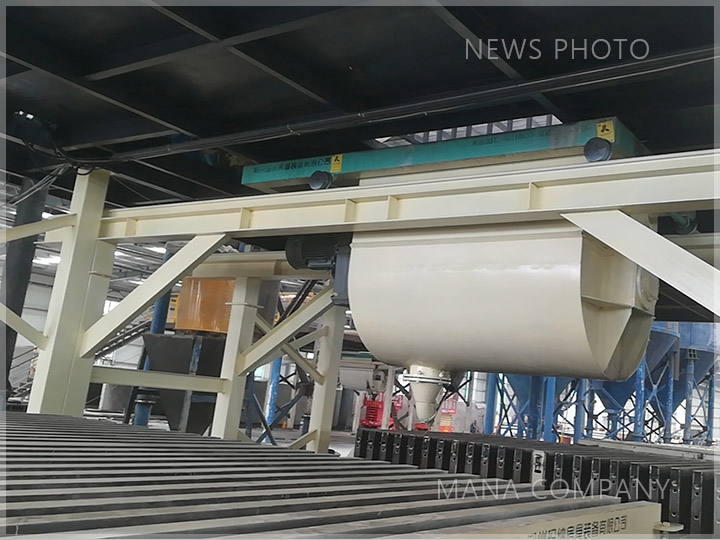

M03-24型輕質墻板生產線-重要組成設備-自動布料機

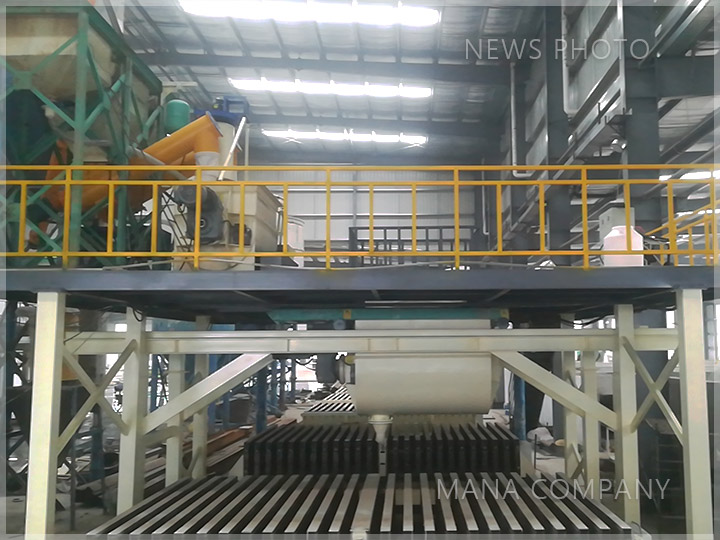

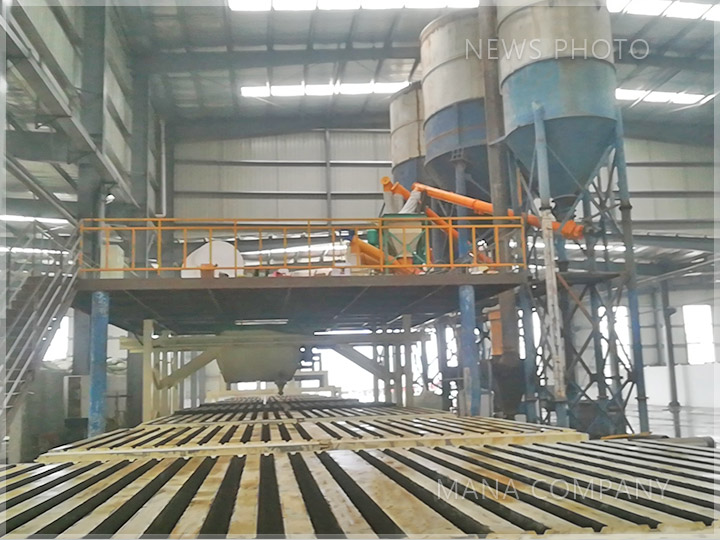

M03-24型輕質墻板生產線-自動布料機準備料漿注入

M03-24型輕質墻板生產線-生產現場-成品板材出爐-打包

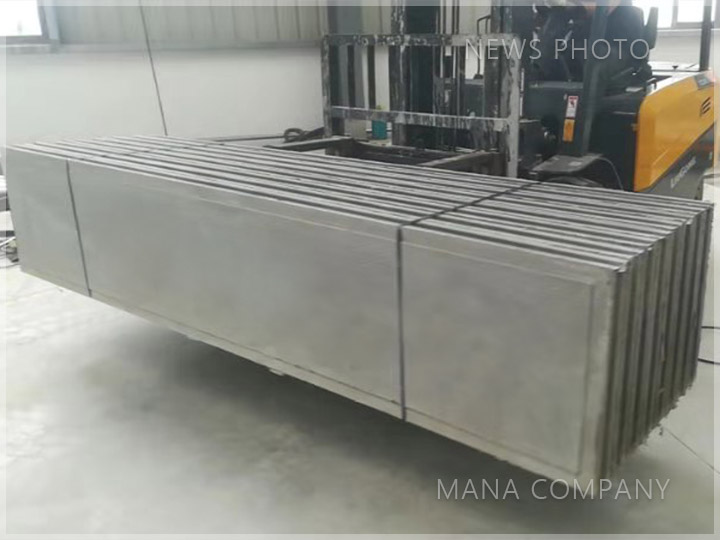

M03-24型輕質墻板生產線-生產現場-轉運打包好的成品板材

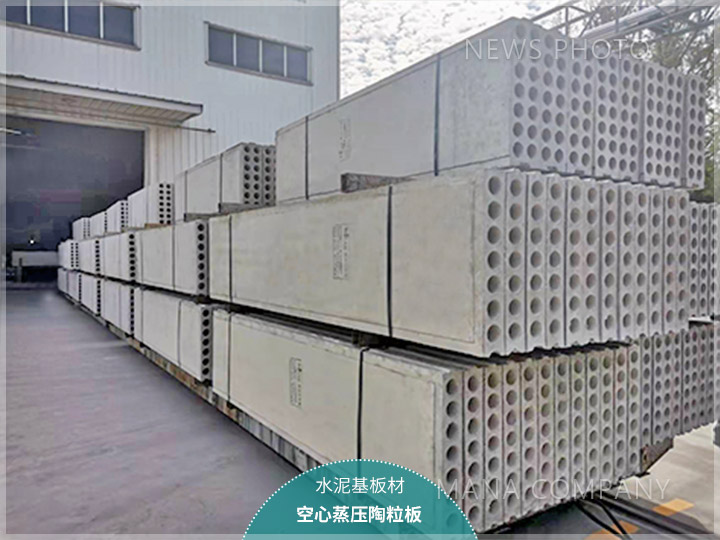

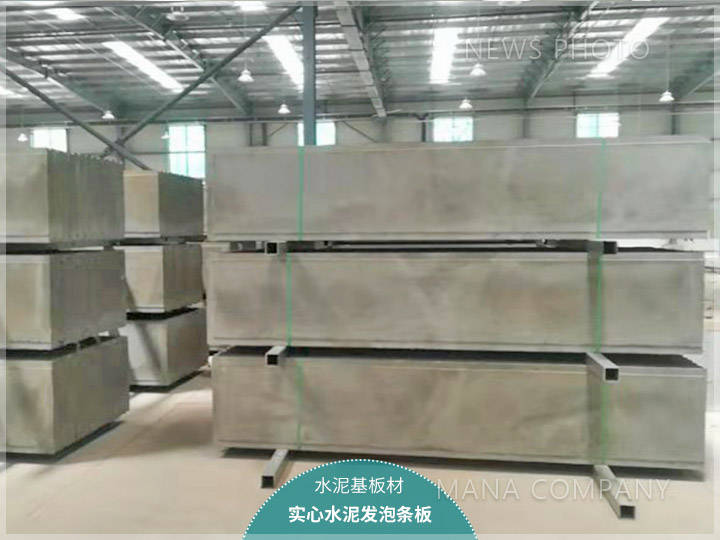

M03-24型輕質墻板生產線-可生產各類水泥基隔墻板

01-生產板材

可生產板材：GRC板、蒸壓陶?；炷涟?、微泡水泥板、菱鎂板、 硅鎂加氣混凝土空心板、粉煤灰板、輕質微孔發泡混凝土板等。

可實現板材孔型：實心板、空心板(單排圓孔、雙排圓孔、橢圓孔、方孔)。

生產出的各類輕質隔墻板所具有的保溫、強度、隔音、防火、防潮……等性能指標明顯優于國家現行標準。

02-生產線特性

1、該生產線采用成組立模法機組流水作業，模車主動行走，操作更靈活便捷;

2、增配集中開合模工位，避免高溫養護帶來的影響，減少故障率，提高操作效率;

3、增配機械抽芯系統，集穿芯、抽芯、清管等功能于一體，操作更簡單，抽芯機抓取機構采用瑪納新型技術，穿芯平穩，抓管準確，不漏抓;脫離徹底，不帶管，機械化一次性完成穿芯/抽芯，大大節省了穿芯、抽芯、清理芯管的人工，提高了生產線的運行效率;

4、增配集中養護區，生產線整體生產效率至少提高一倍;

5、增設集中布料、震動、整理、清洗、攪拌等區域，提高車間環境，方便控制管理;

6、可選配集中噴油、機械清理等工位設備，進一步減少人工作業量。

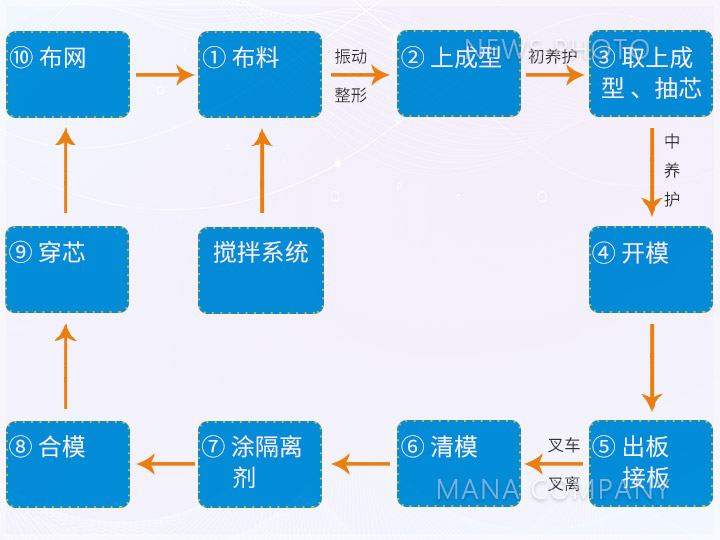

03-工藝流程
